Gängige CAD Blatt Formate

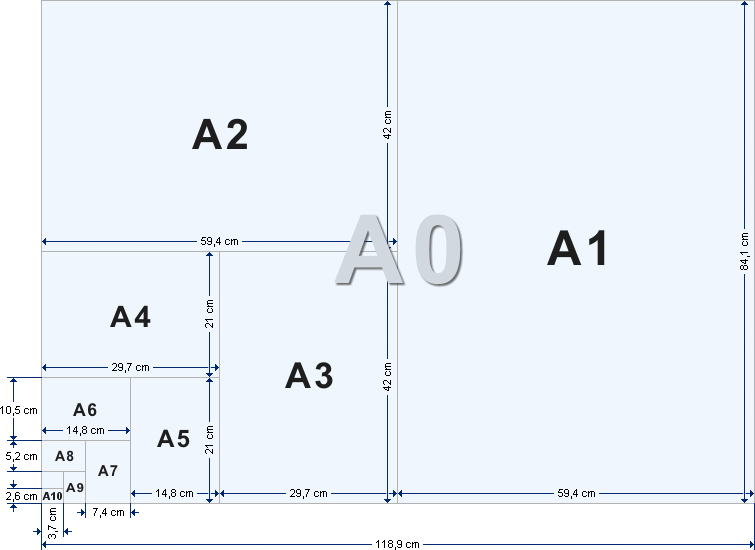

Hier sehen Sie eine Abbildung der gängigen CAD Blattformate als Grafik. In der Regel werden in CAD Programmen PDF.Plot Planformate in den Grössen A 4 bis A 0 (Null) erstellt. Der plotbare Bereich, also der Bereich der gedruckt werden kann, liegt im Allgemeinem in der Breite bei 90,4 cm und kann bis zu einer Länge von 400,0 cm ausgeführt werden.

Selbstverständlich werden alle CAD Pläne mit einem Planrahmen und einem Textfeld versehen, in denen alle Informationen wie Bauherr, Projektname, Bauort, Flurstück-Nr. und Maßstab sowie das Bauteil selbst eingetragen werden. Weiter wird eine Legende angelegt, in der die unterschiedlichen Baumaterialien schematisch dargestellt sind.
